KFTP-75KVA/75KV 变频串联谐振试验成套装置



序言
      随着科技进步、电力事业的快速发展,特别是近几年来“城乡两网改造”、高压交联电缆及 GIS(组合电器)得以广泛应用且电缆的容量和长度不断攀升,以往的直流耐压试验不能正确反映上述设备的实际绝缘性能,而做为最佳试验手段的普通工频试验设备在大容量的情况下又显得极为笨重,不适合现场使用。
     因而针对这一现场试验要求,我们研制了变频串联谐振耐压试验成套装置。它的智能化和小型化,大大减轻了试验人员的体力劳动而且提高了工作效率。
变频串联谐振成套试验装置广泛应用于电力、冶金、石油、化工等行业,不仅可对各种规格的 XLPE等电力电缆、GIS、断路器、套管进行交流耐压试验,通过一定的频率限制,还可检测大型发电机组、电力变压器、互感器等电气设备的耐压水平。
其特点:智能化、小型化、携带方便、操作简单、安全可靠。

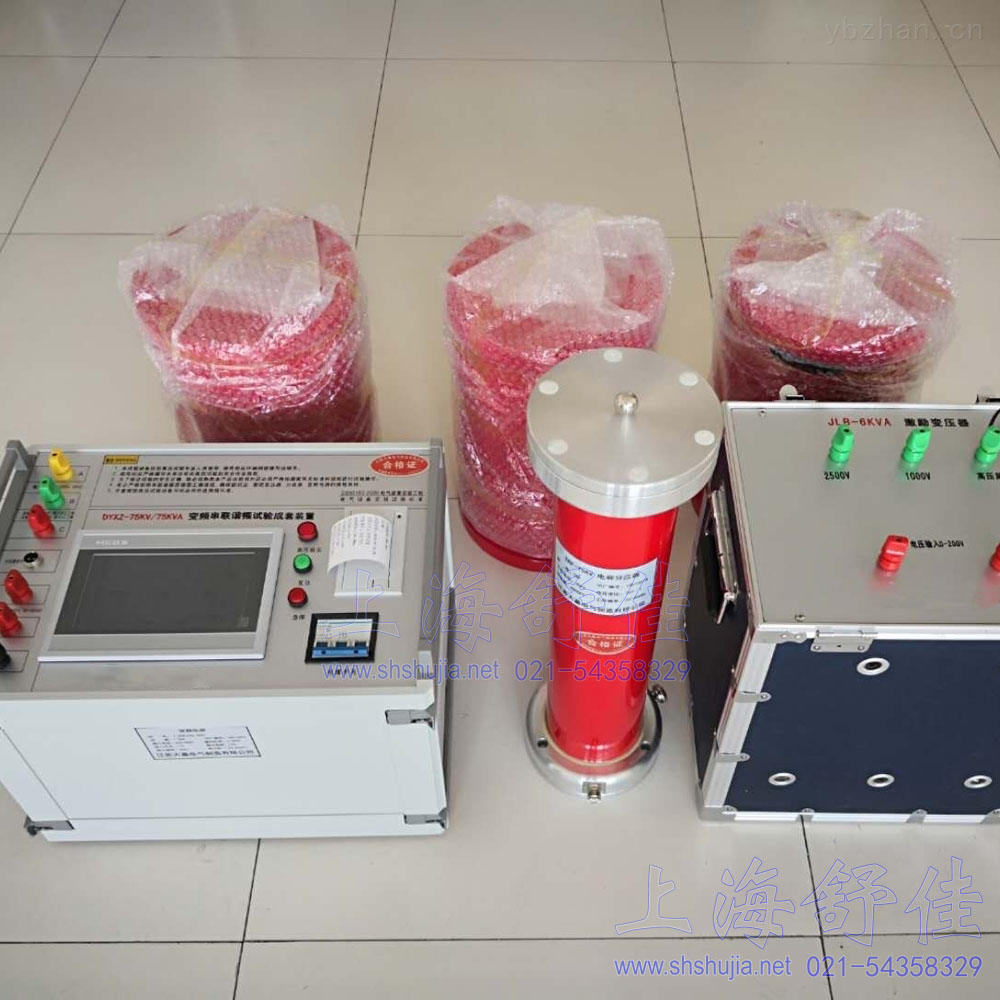

成套试验装置的构成

、变频电源
      既可改变其输出的频率,又可改变其输出的电压,为整套设备的控制部分。
下图为主机面板及按键的详细介绍


a、变频输出:电源输出插头,接励磁变压器
b、电源输入:电源输入插头,接交流电源,可接 AC380V或者 AC220V c、电源开关
d、分压器输入:接电容分压器输入插头
e、USB 通信:USB 计算机接口,连接后与计算机进行数据通讯
f、打印机:打印试验数据
g、工作指示:指示工作状态h、 紧急停止:紧急停止按钮
i、 显示屏:显示工作状态及进行参数设置
j、接地插头:接大地

、激励变压器
     激励变压器起电磁耦合及电压变换的作用,并按自身的变比来提升电压。

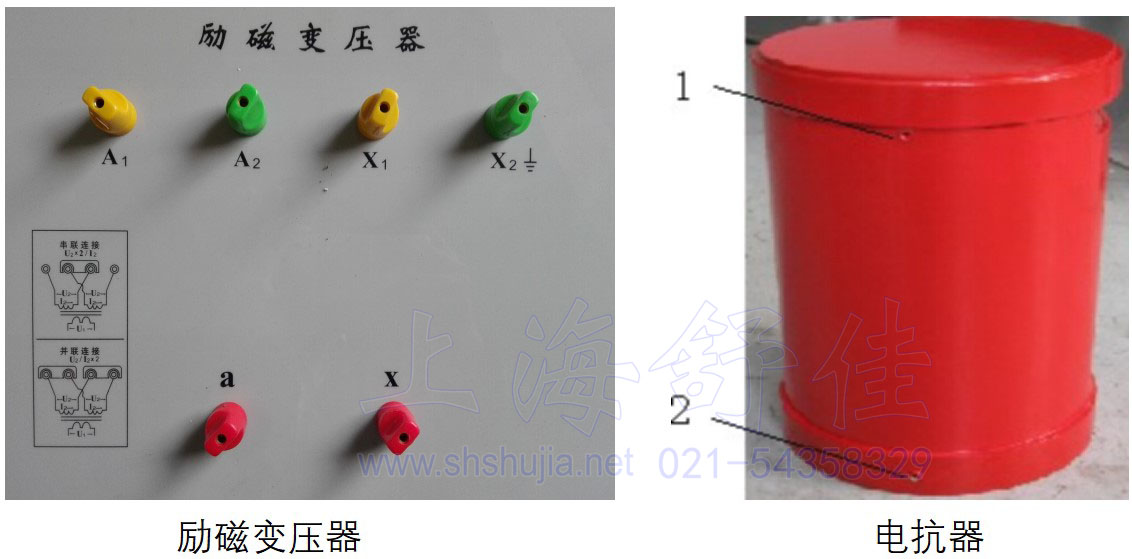

面板介绍
1.输出  A1:串联时(高电压),高压输出,接电抗器,X2点接地,A2、X1点短接;并联时(大电流),A1A2短接,高压输出,接电抗器,X1X2短接接地。
2.输出 A2:串联或并联时接点
3.输出 X1:串联或并联时接点
4.输出 X2:接地
5.输入 a:电压输入,接变频电源输出端
6.输入 x:电压输入,接变频电源输出端
7.接 地

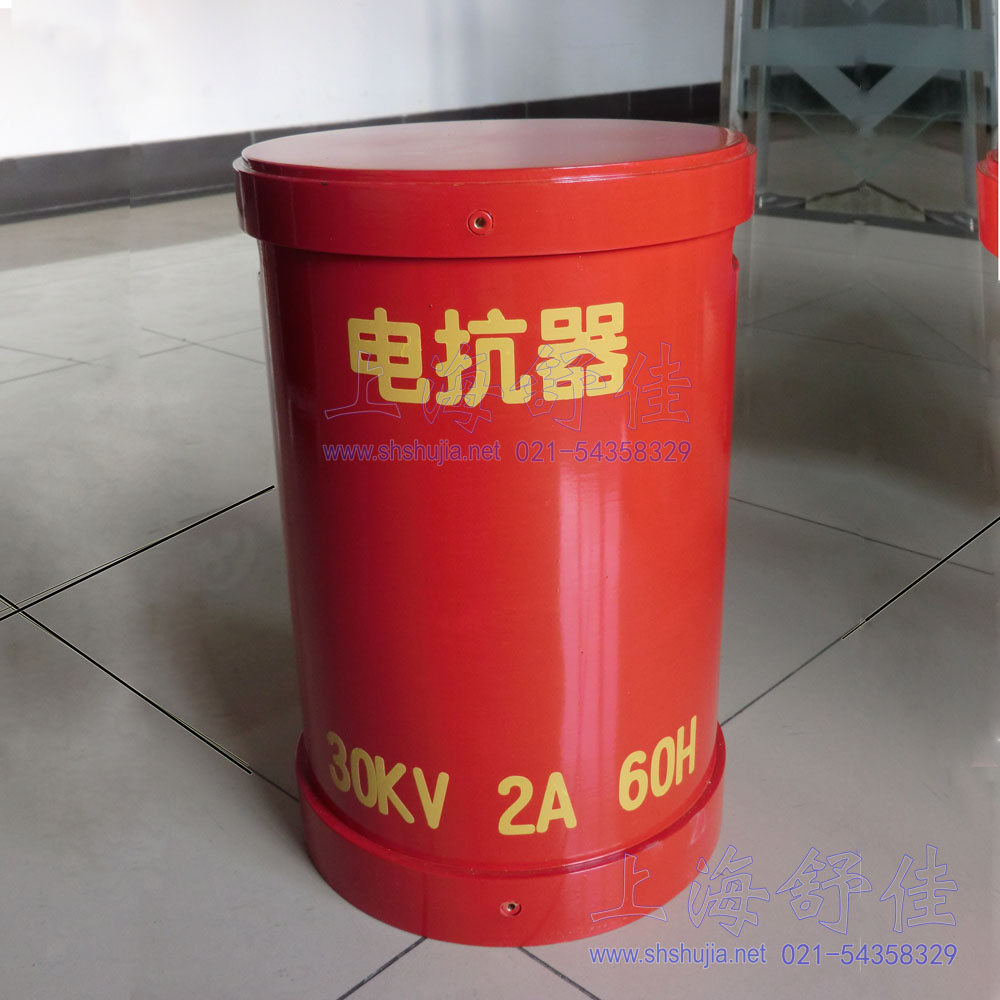

、电抗器
     电抗器与被试品串联,构成 LC 串联谐振电路

介绍:
1、单独使用时,接被试品(若多个电抗器串联时,接另一电抗器的 2 端;多个电抗器并联时,接另一电抗器的 1 端)
2、接励磁变压器高压输出端(串联时,接另一电抗器的 1 端;并联时,接另外一电抗器的 2 端)

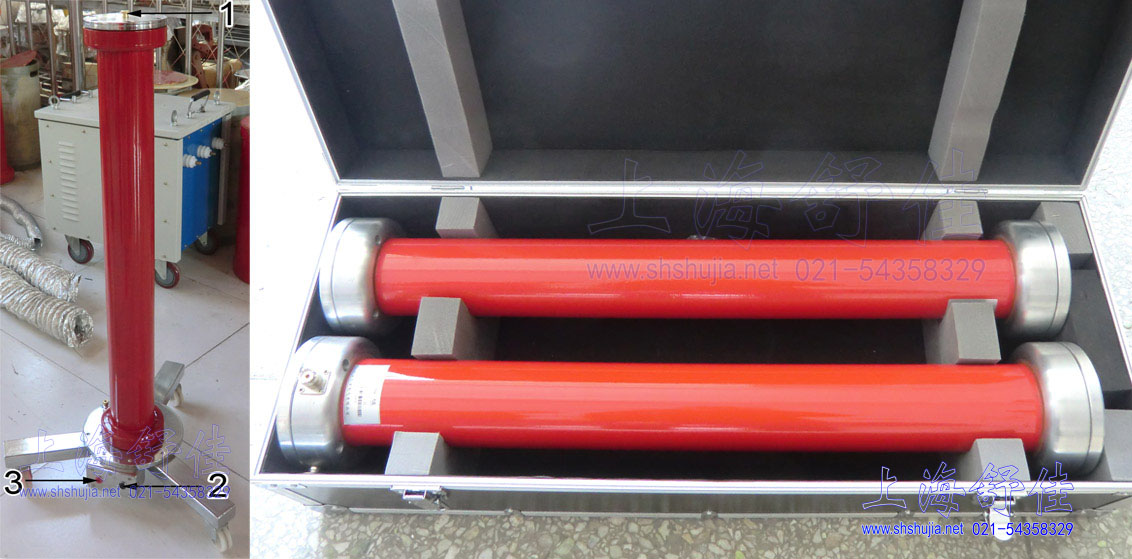

、分压器
    分压器用来测量被试品上的电压,同时作为采样信号反馈给变频调压电源;

1、高压测量端口
2、接地
3、接变频电源分压器输入端(变频电源分压器接口)


体积小、重量轻、操作方便
☆ 大屏幕显示试验数据、试验状态,并有实时操作步骤提示功能
能灵活整定试验电压、调频范围、加压时间、保护电流
☆ 具有计算机 USB 通讯接口,可以和计算机进行通讯
☆ 有实时时间显示,
分辨率高:频率分辨率为 0.01Hz
安全可靠性高。装置具有过电流、过电压、IPM 及放电保护功能,可有效保护人身及设备安全
☆ 试验结果可打印

主要技术参数
KFTP-75KVA/75KV 变频串联谐振试验成套装置采用 16 位精细调频、调压软件、10KHz载波频率、SPWM技术和进口原装 IPM整体模块等配件,由变频调压电源、激励变压器、高压电抗器、高精度电容分压器组成。
环境温度:-25℃~50℃ 工作湿度:≤90%
海 拔:≤2000M
电 源:AC380V±10%50Hz或者AC220V±10%50Hz
频率调节范围:30~300 Hz
系统测量精度:0.5 级
频率调节分辨率:0.01 Hz
电压不稳定度:≤1% 输出波形: 正弦波波形畸变率:≤0.5% 不稳定度:≤0.01% 噪 声:≤60dB
电抗器Q: 2080


变频串联谐振试验成套装置型号含义如下:
最高谐振电压(KV) 额定试验容量(KVA) 产品代号


选型依据:
☆ 列出被试设备名称、规范(容量、额定电压、电缆长度、截面积等)。
☆ 提出被试设备容许试验频率范围(如电缆:规程要求谐振频率 3075Hz;发电机要求试验频率 50±2HzGIS选择不大于 200Hz;主变选择 35 倍工频)。
☆ 针对被试设备查阅或测量出被试品电容值。

附:

 部分被试品的电容值


1、交联聚乙烯电缆每公里电容量

电缆导体截面积(mm²) 电容量(μF/km)
YJV,YJLV
6/6KV,6/10KV
YJV,YJLV
8.7/10KV,8.7/15KV
YJV,YJLV
12/20KV
YJV,YJLV
21/35KV
YJV,YJLV
26/35KV
1×35 0.212 0.173 0.152
1×50 0. 237 0.192 0.166 0.118 0.114
1×70 0.270 0.217 0.187 0.131 0.125
1×95 0.301 0.240 0.206 0.143 0.135
1×120 0.327 0.261 0.223 0.153 0.143
1×150 0.358 0.284 0.241 0.164 0.153
1×185 0.388 0.307 0.267 0.180 0.163
1×240 0.430 0.339 0.291 0.194 0.176
1×300 0.472 0.370 0.319 0.211 0.190
1×400 0.531 0.418 0.352 0.231 0.209
1×500 0.603 0.438 0.388 0.254 0.232
1×630 0.667 0.470 0.416 0.287 0.256

电缆导体截面积(mm²) 电容量(uF/km)
YJV,YJLV
6/6KV,6/10KV
YJV,YJLV
8.7/10KV,8.7/15KV
YJV,YJLV
12/20KV
YJV,YJLV
21/35KV
YJV,YJLV
26/35KV
3×35 0.212 0.173 0.152
3×50 0. 237 0.192 0.166 0.118 0.114
3×70 0.270 0.217 0.187 0.131 0.125
3×95 0.301 0.240 0.206 0.143 0.135
3×120 0.327 0.261 0.223 0.153 0.143
3×150 0.358 0.284 0.241 0.164 0.153
3×185 0.388 0.307 0.267 0.180 0.163
3×240 0.430 0.339 0.291 0.194 0.176
3×300 0.472 0.370 0.319 0.211 0.190
3×400 0.531 0.418 0.352 0.231 0.209
3×500 0.603 0.438 0.388 0.254 0.232
3×630 0.667 0.470 0.416 0.287 0.256

电缆导体截面积(mm²) 电容量(μF/km)
YJV,YJLV
64/110KV
YJV,YJLV
128/220KV
3×240 0.129
3×300 0.139
3×400 0.156 0.118
3×500 0.169 0.124
3×630 0.188 0.138
3×800 0.214 0.155
3×1000 0.231 0.172
3×1200 0.242 0.179
3×1400 0.259 0.190
3×1600 0.273 0.198
3×1800 0.284 0.207
3×2000 0.296 0.215
3×2200   0.221
3×2500   0.232

2、60KV 级全绝缘变压器的电容(PF)

类 型 试品容量(KVA)
630 2000 3150 6300 8000 16000
高压-地 2700 4100 4600 5900 7000 8200
低压-地 4200 6600 7900 10000 11000 15300

3、110KV 中性点分级绝缘变压器的电容(PF)

类 型 试品容量(KVA)
50000 31500 20000 10000 5600
高压-中压、低压、地 14200 11400 8700 6150 4200
中压-高压、低压、地 24800 11800 13200 9600
低压-高压、中压、地 19300 19300 12000 9400 6800

4、220KV 级中性点非全级绝缘部分变压器的电容(PF)

试品型号 SEPSL-63000 SSPSL-120000 SSPSL-240000
类型 高压-中压、低压、地 12100 13500 17050
中压-高压、低压、地 18500 19700 23260
  低压-高压、中压、地 18200 23600 29940
试品型号 SFPL-240000 SFP-360000 SFPSZL-120000

类型
高压-中压、低压、地 32230 33910 38020
中压-高压、低压、地     23260
低压-高压、中压、地 22470 23790 22160

5、部分发电机的电容值

类 别 型 号 生 产 厂 家 额定容
量(MW)
额定电
压(KV)
相电容(μf)


汽轮发电机
QFS-125-2 上海电机厂 125 13.8 0.08~0.12
QFSN-200-2 哈尔滨电机厂 200 15.75 0.19~0.21
QFQS-200-2 东方电机厂 200 15.75 0.1928~0.21
QFQS-200-2 北京重型电机厂 200 15.75 0.18~0.19
QFS-300-2 上海电机厂 300 18.0 0.16~0.20
QFSN-300-2 上海电机厂 300 18.0 0.18~0.20
ATB-2 美国 GE 公司 352 23.0 0.268(设计值)
TBB-320-2 前苏联 320 22.0 0.31
2-105×234 美国西屋公司 600 20.0 0.2(工厂试验值)
50WT23E- ABB 600 22.0 0.253(设计值)
水轮发电机     72.5~85 10.5 0.694
    300 15.75 1.7~2.5
    400 18.0 2~2.5


部分被试品的试验电压标准

1、电缆 30~75Hz 的交流耐压试验电压标准

电缆额定电压 交接试验电压 预防性试验电压
U0/U 倍数 电压值(KV) 倍数 电压值(KV)
1.8/3 2U0 3.6 1.6U0 3
3.6/6 2U0 7.2 1.6U0 6
6/6 2U0 12 1.6U0 10
6/10 2U0 12 1.6U0 10
8.7/10 2U0 17.4 1.6U0 14
12/20 2U0 24 1.6U0 19
21/35 2U0 42 1.6U0 34
26/35 2U0 52 1.6U0 42
64/110 1.7U0 109 1.36U0 87
127/220 1.4U0 178 1.15U0 146

2、发电机定子绕组交流耐压试验标准

周期 要求


大修前
(1)全部更换定子绕组并修好后的试验电压如下:
容量 KW 额定电压 UnV 试验电压 V
小于 10000 36 以上 2Un+1000 但 最 低 为
1500
10000 及以上 6000 以下 2.5Un
6000~18000 2Un+3000
18000 以上 按专门协议

更换绕组后
(2) 交接时按上表的 0.8倍执行
(3) 大修前或局部更换定子绕组并修好后试验电压为:
运行 20 年及以下者 1.5Un
运行 20 年以上与架空线路直接连接者 1.5Un
运行 20 年以上不与架空线路直接连接者 (1.3~1.5)Un
说明:1、应在停机后清除污秽前热状态下进行。处于备用状态时,可在冷状态下  进行。
           2、水冷电机一般应在通水的情况下进行试验,进口机组按厂家规定。
           3、有条件时,可采用超低频(0.1Hz)耐压,试验电压峰值为工频试验电压峰值的 1.2 倍。

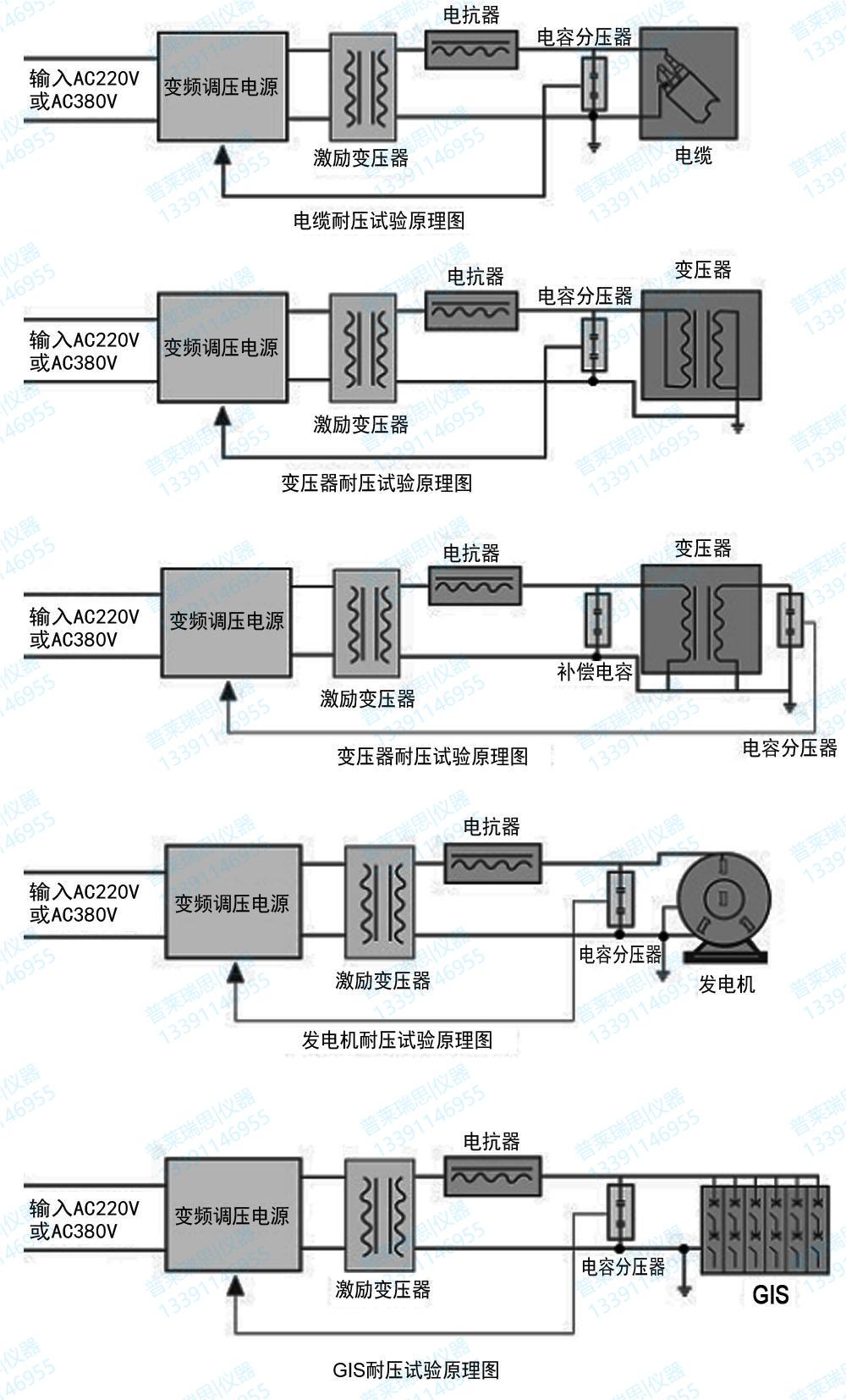

试验装置测量各种被试品的接线示意图


操作步骤

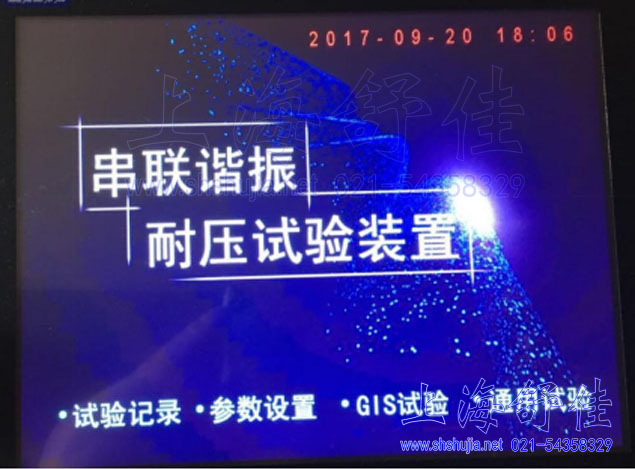

按照原理图接好线。经检查无误后,合上电源空气开关,液晶屏  显如下:

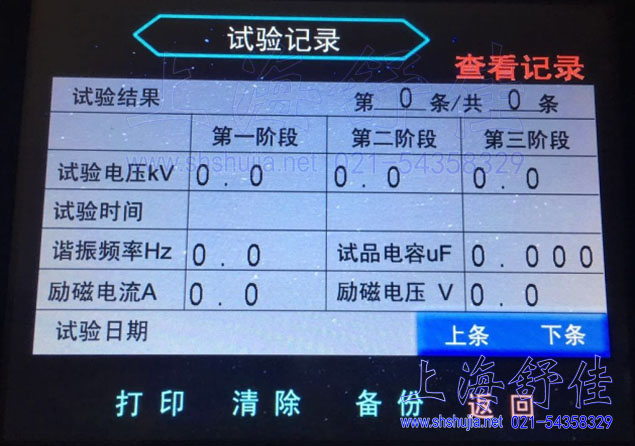

a试验记录,点击后界面如下图



b
参数设置,进行内部有关参数设置

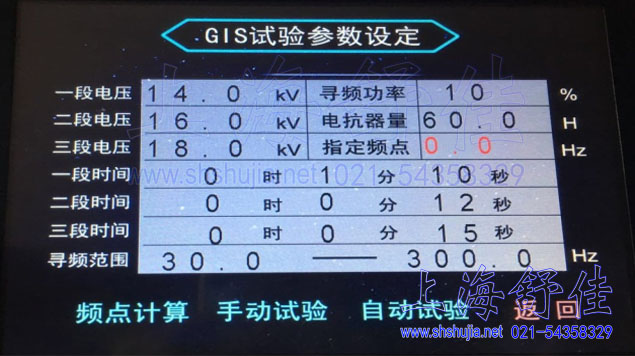

cGIS试验,点击后界面如下图



d

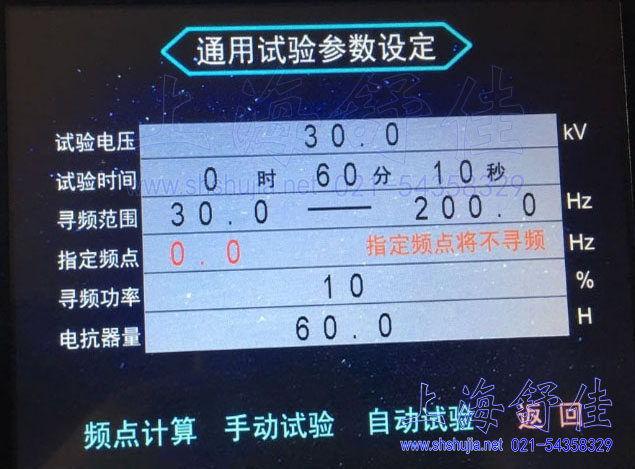

通用试验,点击后界面如下图

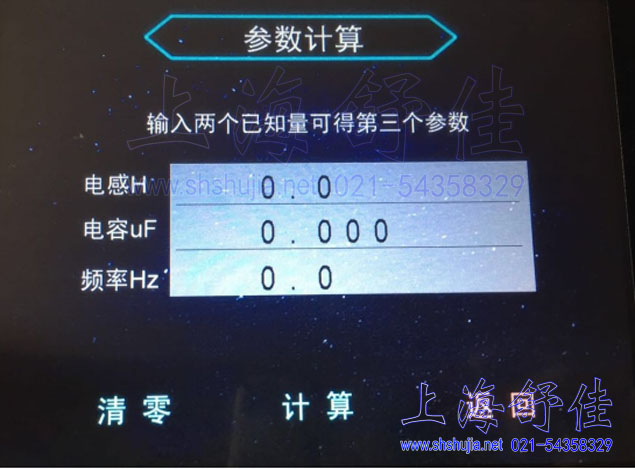

如果需要计算谐振频率,点击频点计算后界面如下图

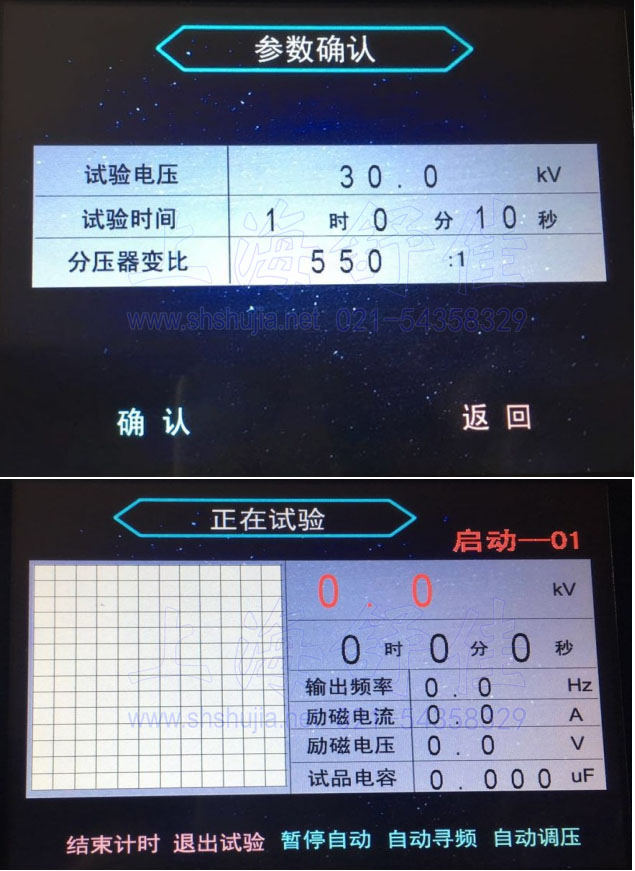

根据需要选择手动试验或者自动试验,有关界面如下面的图



注意事项
1、试验时必须可靠接地;
2、注意外接电源必须与变频电源的相符;
3、电抗器在试验时,不能放在金属物体上;
4、在做大容量试品试验时,必须保持足够的电源容量
5、本套设备应存放在通风干燥处;
6、本使用说明书为通用版本,如有改动恕不另行通知;
7、本使用说明书最终解释权归本公司所有。
